最近智能充電領域的一個新詞“高壓直掛”經常被人提及。那么這到底是一種什么產品?或者說什么技術?又有哪些特點和優勢呢?今天我們先從技術原理、功能特點以及應用前景來了解一下。在能源轉型的浪潮中,儲能技術正經歷一場靜默而深刻的變革。高壓直掛儲能技術作為新一代兆瓦級電池儲能方案,正在重新定義能量轉換的效率與方式。這項技術的核心突破在于解決了低壓電池系統與高壓電網之間的電壓匹配難題。傳統儲能系統需要依賴笨重的工頻變壓器完成升壓,而高壓直掛技術通過“電力電子拓?fù)涮娲鷤鹘y(tǒng)電磁變換”,實現了根本性創新。儲能系統的演進路徑正從依賴笨重變壓器的傳統架構,轉向更高效、更智能的電力電子解決方案。這一轉變不僅是技術升級,更是對未來電網形態的深遠布局。

高壓直掛技術的實現原理可以用一個簡單的比喻理解:如同多人協作舉起重物,每個人貢獻一份力量,合起來就能完成單人無法承擔的任務。具體而言,該技術采用模塊化級聯架構。單個儲能單元由電池組與單相PCS模塊構成,直流電經轉換變?yōu)閹装俜慕涣麟姟_@些模塊如同建筑磚塊,通過電壓疊加原理逐層構建高壓輸出。當多個單相PCS交流側串聯,便形成單相高壓儲能裝置;三組這樣的裝置以Y形連接,最終輸出與電網完全匹配的三相對稱高壓交流電。這種設計巧妙之處在于,它使每個功率單元都能獨立工作,既保證了系統整體的高壓輸出,又實現了對電池單元的精細化管控。
高壓直掛系統的核心配件構成了其技術優勢的物理基礎。模塊化多電平變換器(MMC) 是系統的心臟,它將海量電芯分散到眾多功率子模塊中實現分割管控。絕緣柵雙極晶體管(IGBT) 等功率半導體器件承擔了能量轉換的關鍵任務。與傳統變壓器不同,這些電子元件通過高頻開關實現電壓變換,效率更高,響應更快。智能電池管理系統和載波移相控制算法確保了系統穩定運行。在青海海南州儲能電站的實際案例中,這些核心元件協同工作,使系統充放循環平均效率達到91%以上。

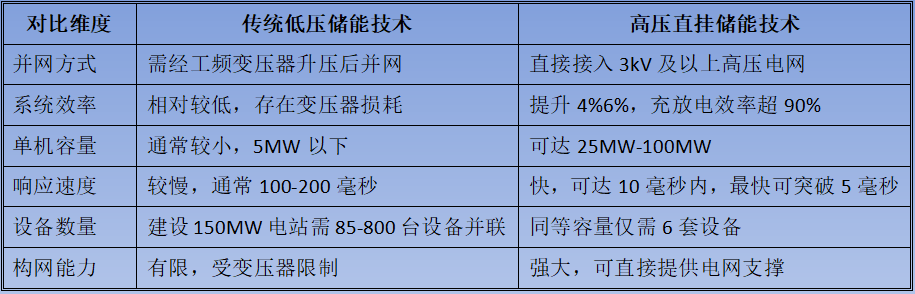

傳統儲能方案與高壓直掛儲能方案在多方面存在顯著差異,下表直觀對比了兩者的關鍵區別:

高壓直掛技術的穩定性建立在多重保障之上。系統采用載波移相控制算法,使功率器件工作在較低開關頻率下,卻能輸出諧波含量極低的近似正弦波。
實際運行數據提供了有力證明:青海海南州150兆瓦/600兆瓦時儲能電站自投運以來表現穩定可靠。系統循環壽命可達6000次,8年總衰減不高于30%。安全性方面,該技術通過多重設計筑牢防線。故障旁路與容錯控制技術確保單個部件故障時系統仍能正常運行。電池管理系統實施三級SOC均衡,使簇間電量不均衡度控制在3%以內,有效防止電池過充過放。針對高海拔環境,研發團隊還特別修正了絕緣和電氣間隙設計,確保極端條件下的安全運行。
高壓直掛儲能技術已在多個關鍵領域展現其應用價值。在新能源大基地配套領域,青海海南州項目成為典范,該項目作為全球海拔最高、規模最大的高壓直掛儲能電站,有效平抑了清潔能源發電的波動性。電網側調頻是另一重要場景。廣東華電汕尾儲能項目采用級聯型高壓技術與半固態電池結合的方案,提升電網調節能力。用戶側工業應用同樣前景廣闊。靖江特殊鋼有限公司的綠色低碳能源項目成為鋼鐵行業多場景風光儲一體化微網示范,標志著工業領域綠色轉型的新突破。特殊應急場景如煤礦應急電源,也開始采用這一技術。許繼電氣研制的高壓直掛系統成功完成煤礦離網重載運行試驗,為礦山安全提供可靠保障。
盡管高壓直掛技術前景廣闊,但規?;瘧?yīng)用仍面臨多重挑戰。技術門檻高限制了參與企業數量,目前市場上具備該技術的企業不超過10家。成本因素也制約著普及速度,這種方案主要適用于20MW以上的大型項目,在小規模場景中缺乏經濟性。運維復雜性不容忽視,系統結構精密導致檢修難度增加。更關鍵的是,行業標準尚未統一,構網型儲能國家標準尚未出臺,不同企業對技術的理解存在差異。
盡管如此,高壓直掛儲能的市場前景依然被廣泛看好。行業預測顯示,到2027年,級聯型高壓儲能系統在全球新型儲能市場中的份額有望突破25%。隨著技術成熟度提升和成本下降,這項技術有望在未來2-3年內實現更快速的市場滲透。對于既有技術又有實力的廠商而言,這個細分賽道代表著千億級的市場潛力。
